LUMIA Panel IPCSoluzione Modulare

Ampia gamma di panel PC in grado di soddisfare i requisiti delle applicazioni industriali dalla macchina stand alone alla completa linea di produzione.
La flessibilità in termini di montaggio, configurazione hardware e sistema operativo permettono l’utilizzo del prodotto nell’ambito industriale, domotico e controllo di processo.
  • Sistema operativo Windows 10 – Linux
  • Display wide screen ad alta risoluzione ed elevata luminosità da 10.1”, 15.6”, 21.5”, 27” pollici
  • Frontale full glass con touch capacitivo
  • Processore entry level Celeron QC J3455
  • Processore Intel i3, i5 ed i7 di 7° generazione
  • RAM configurabile fino a 16GB
  • Memoria di massa configurabile fino a 1TB senza parti in movimento (SSD)
  • 2 x LAN indipendenti
  • 1 porta COm seriale RS232/RS485
  • Fino a 4 porte USB

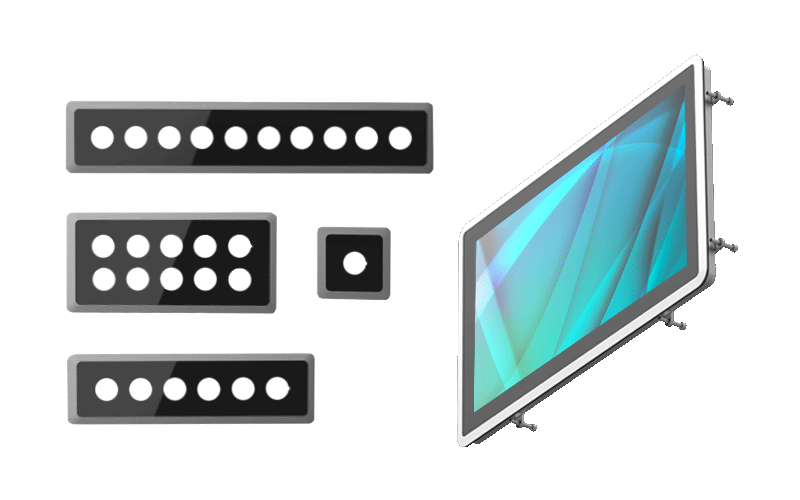

  • Montaggio a pannello con grado di protezione IP66 sul frontale
  • Montaggio VESA con grado di protezione IP66 sull’intero prodotto

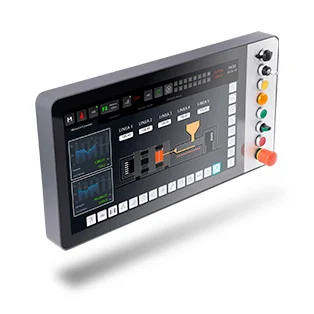

  • Pulsantiera opzionale PBOX (con connessione a 120° – 180°)

L’utilizzo di processori di ultima generazione senza ventola garantisce prestazioni elevate ed evita l’accumulo di polveri riducendo la necessità di manutenzione del prodotto.
La presenza delle 2 porte LAN indipendenti permette la separazione tra la rete di macchina (OT) e la infrastruttura del cliente (IT).
Il pacchetto software KREO PC manager completa l’offerta per l’utilizzo in applicazioni multi client fortemente orientate all’IIoT ed allo scambio dati con piattaforme edge – cloud.

LUMIA IPC - PANEL

Download LUMIA Edge IPC.pdf
Download LUMIA Open IPC.pdf

Embedded - HMIEmbedded - HMI + PLCIPC
O.S.Linux Debian 10Linux Debian 10 + Raspbian OSWindows 10 LTSC 2019
Application softwareKreo HMIKreo HMI +Kreo HMI
Codesys 3.x
Display Size10,1" (1280 x 800)10,1" (1280 x 800)10,1" (1280 x 800)
15,6” (1366 x 768)15,6” (1366 x 768)15,6” (1366 x 768)
21,5” (1920x 1080)21,5” (1920x 1080)21,5” (1920x 1080)
27” (1920 x 1080)27” (1920 x 1080)27” (1920 x 1080)
Display technologyTFTTFTTFT
Display BacklightLedLedLed
Display Colors16M16M16M
Touch TechnologyCapacitiveCapacitiveCapacitive
Bezel / ChassisAluminiumAluminiumAluminium
Processor - HMIRK3399RK3399Celeron Quad Core J3455E – 2,3 GHz
Dual-core Cortex-A72 + Quad-core Cortex-A53Dual-core Cortex-A72 + Quad-core Cortex-A53Intel Core i3-7100U 2,4 GHz
Intel Core i5-7300U 3,5 GHz
Intel Core i7-7600U 2,8 GHz
Processor - PLCBroadcom BCM2711, Cortex A72 QC
ChipsetSoC
GPUCeleron Quad Core J3455 - HD Graphics 500
Intel Core i3-7100U – HD Graphics 620 – up to 1 GHz
Intel Core i5-7300U – HD Graphics 620 – up to 1 GHz
Intel Core i7-7600U – HD Graphics 620 – up to 1 GHz
RAM - HMI2G DDR42G DDR4Celeron Quad Core J3455 – 4GB DDR3L up to 8 GB DDR3L
Intel Core i3-7100U 2,4 GHz
Intel Core i5-7300U 3,5 GHz
Intel Core i7-7600U 2,8 GHz
4GB up to 16 GB DDR4
RAM - PLC4GB LPDDR4
Mass storage - HMI16GB eMMC16GB eMMC256 GB SSD
512GB SSD
1TB SSD
Mass storage - PLC16GB micro SD
Ethernet Port - HMI1*1Gb+1*100Mb1*1Gb+1*100MbCeleron Q.C.J3455 –2x1Gb RJ45 Intel I211AT
Intel Core 7GEN - 2x 1Gb RJ45
Intel I210AT/I219LM
Ethernet Port - PLC1*1Gb
Realtime fieldbusEthercat master
Wifi - HMI2,5 / 5 GHZ support (client)
Wifi - PLC2,5 / 5 GHZ support (client/hotspot)
COM Port1x RS232/RS485
USB Port1xUSB3.0 + 1xUSB2.0 1xUSB3.0 + 1xUSB2.0 Celeron QC J3455 – 2 x 3.1
2 x USB 3.0; 2 x USB 2.0Intel Core 7th GEN – 4 x 3.0
Power Supply (Vdc)12 – 32V DC
Consumption (W)12W 10,1”14W 10,1”30W 10,1”
18W 15,6”20W 15,6”35W 15,6”
28W 21”30W 21”50W 21”
28W 27”30W 27”50W 27”
Operating Temperature (°C)0 … + 50 °C
Storage Temperature (°C)-20 … + 60 °C
Humidity<90% (non condensing)
External dimensions(W/H/D) (mm)10” panel - 269 x 190 x 42
10” panel - 269 x 190 x 67.310” panel 69 x 190 x 42
10” vesa 250.6 x 171.6 x40,2
15” panel - 402.4 x 251.7 x 4515” panel - 402.4 x 251.7 x 70.315” panel - 402.4 x 251.7 x 45
15” vesa - 381 x 231.3 x 59.315” vesa - 381 x 231.3 x 59.315” vesa 382 x 230.8 x 80.7
21,5” panel 546.4 x 337.9 x 50.521,5” panel 546.4 x 337.9 x 75.7521,5” panel 546.4 x 337.9 x 73
21.5” vesa 527.2 x 318.7 x 6221.5” vesa 527.2 x 318.7 x 6221.5” vesa 527.2 x 318.7 x 83
27” vesa 648,4x 385,5 x 85
27” vesa 27” panel 669 x 406 x 75.7527” panel 669 x 406 x 73
27” vesa 648,4x 385,5 x 6227” vesa 648,4x 385,5 x 6227” vesa 648,4x 385,5 x 83
27” panel 683 x 420 x 70
Cut-out dimensions (W/H) (mm)10” panel - 258.5 x 179.510” panel - 258.5 x 179.510” panel - 258.5 x 179.5
15” panel - 390 x 23915” panel - 390 x 23915” panel - 390 x 239
21” 531 x 32321” 531 x 32321” 531 x 323
27” 652 x 38927” 652 x 38927” 652 x 389
Weight (kg)10” 510” 510” 5
15” 6,515” 6,515” 6,5
21,5 8KG21,5 8KG21,5 8KG
27” 10Kg27” 10Kg27” 10Kg
Protection degree Panel – IP66 frontPanel – IP66 frontPanel – IP66 front
Vesa – IP66 all aroundVesa – IP66 all aroundVesa – IP66 all around
CE - RED (2014/53/EU):CE - RED (2014/53/EU):CE
Safety: EN 62368-1:2020 + A11:2020Safety: EN 62368-1:2020 + A11:2020UL/ATEX/DNV available soon
Health: EN 62479:2010Health: EN 62479:2010
EMC: ETSI EN 301 489-1 V2.2.3 (2019-11)EMC: ETSI EN 301 489-1 V2.2.3 (2019-11)
ETSI EN 301 489-17 V3.2.4 (2020-09)ETSI EN 301 489-17 V3.2.4 (2020-09)
Radio: ETSI EN 300 328 V2.2.2, ETSI EN 301 893 V2.1.1 (2017-05)Radio: ETSI EN 300 328 V2.2.2, ETSI EN 301 893 V2.1.1 (2017-05)
UL/ATEX/DNV available soonUL/ATEX/DNV available soon
