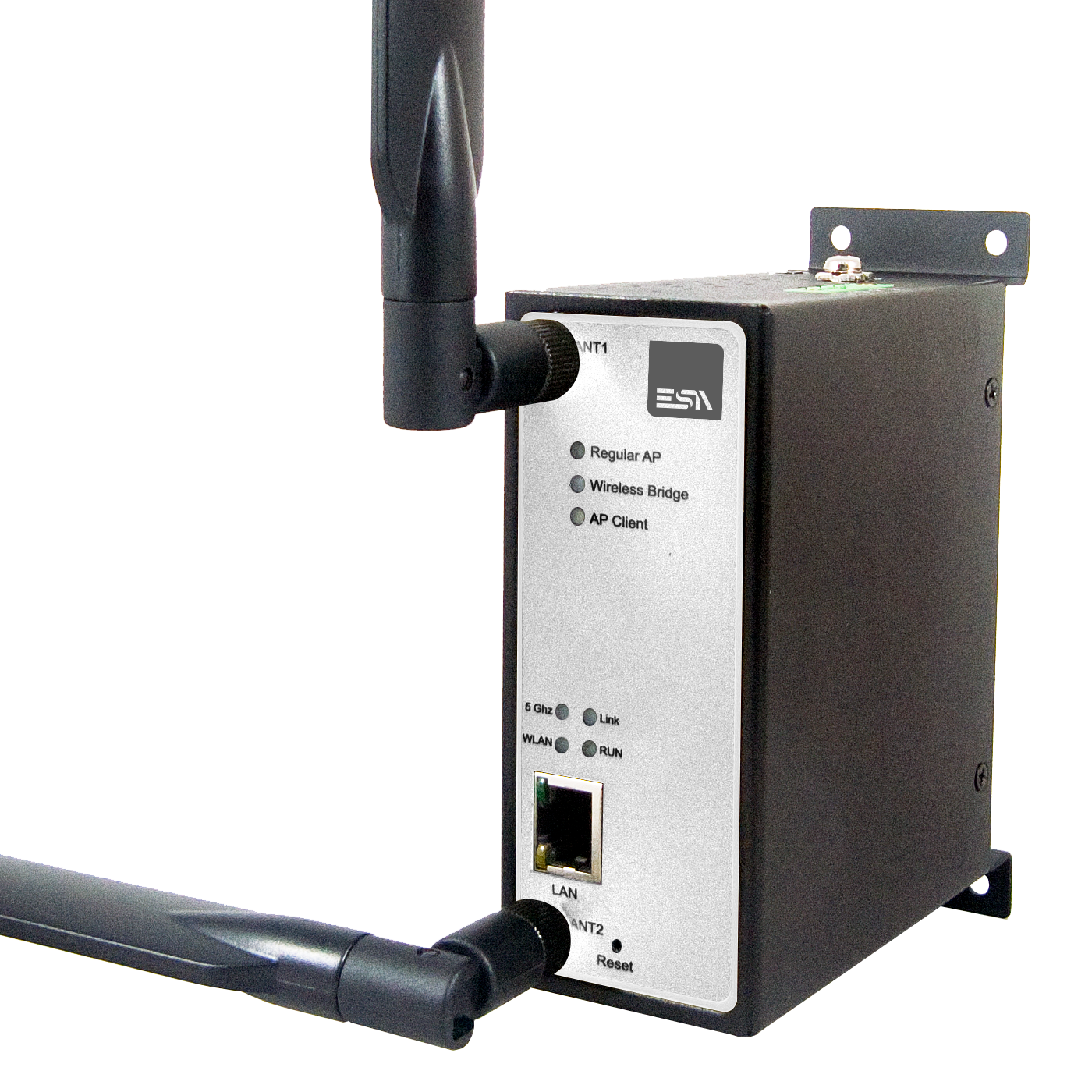

Access PointHIDRA Access Point

ESA industrial wireless access points provide robust, reliable and cost effective solutions for industrial applications that requires wireless connectivity.
  • Configuration via webserver and management utility
  • 4 GHz frequency support
  • 5 GHz support to reduce interference on 2.4 GHz with other wireless devices
  • Client isolation
  • Different operating mode and topology options
  • FCC, ETSI, NCC certified wireless equipment
  • Industrial grade device designed for harsh environment
  • Security: encryption and virtual network segmentation

HIDRAWIFI000000

Download pdf

Model NameHIDRAWIFI000000
Network Interface
ConnectorRJ45
SpeedIEEE802.3u, 10/100/1000 Mbps
Power characteristics
Input Voltage9VDC - 48VDC
Input Current(9VDC)0.65A
Power ConsumptionApprox. 5.85W (max)
Reverse Polarity ProtectionYes
Connectorpin Lockable Terminal Block
Mechanicals
Protection RatingIP30
Dimensions(W X H x D)47 X 110 X 90 mm
Weight500g
InstallationDIN-Rail, wall mount (optional kit)
Reset ButtonYes
WPS / Wi-Fi Direct ButtonYes
Enviroment
Operating Temperature-10°C ~ 60°C (14°F ~ 140°F)
Storage Temperature-40°C ~ 85°C (-40°F ~ 185°F)
Ambient Relative Humidity5 ~ 95% RH, (non-condensing)
Hardware characteristics
WatchdogHardware built in
Ethernet Switch & PHYIEEE802.3ab 1000 Base-T
Software features
Operation ModesAP, WDS Hybrid, AP Client
Wireless SecurityWEP, WPA, WPA2, TKIP, AES, 802.1x
Network SecurityClient Isolation, Firewall / Filtering, Turn off Radio
Alerts EventE-mail / SNMP Trap
Supported ProtocolsICMP, TCP, UDP, DHCP Server/Client, DNS, SNMP, NTP, SMTP, HTTP, IPv4, 802.1x, RADIUS, STP, WPS, Syslog
Regulatory requirements
EMS - EMCEN55032, EN55024, EN 301489-1 V2.2.0; EN301489-17 V3.2.0; FCC 15B (Class A), CNS 13438
RadioFCC 15C 15.247, FCC 15E 15.407, EN 301893 V2.1.1, EN 300328 V2.1.1, NCC LP00002
EMFEN 62311: 2008, EN 50385: 2002
Test
SafetyUL60950-1/CB, EN60950-1, IEC/EN 62368-1, CNS 14336-1
ShockIEC 60068-2-27
FreefallIEC 60068-2-32
VibrationIEC 60068-2-6
MTBF15 years (MIL-HDBK-217F)
RoHSYes
Wireless
Wireless PCI-e ModuleAtheros AR9382
Tx / Rx2T2R MIMO (2x2 with MCS 0-15)
Standard Conformance802.11a, 802.11b, 802.11g, and 802.11n
Operating frequency
2.4Ghz
United States (FCC)2412-2462(20Mhz)/2422-2452(40Mhz)
Europe (ETSI)2412-2472(20Mhz)/2422-2462(40Mhz)
Taiwan (NCC)2412-2462(20Mhz)/2422-2452(40Mhz)
5GHz
United States (FCC)5180-5240, 5745-5825(20Mhz)/5190-5230, 5755-5795(40Mhz)
Europe (ETSI)5180-5240(20Mhz)/5190-5230(40Mhz)
Taiwan (NCC)5280-5320, 5745-5825(20Mhz)/5310, 5755-5795(40Mhz)
Data rate
802.11a6, 9, 12, 18, 24, 36, 48, 54 Mbps
802.11b1, 2, 5.5 and 11Mbps
802.11g6, 9, 12, 18, 24, 36, 48, 54Mbps
802.11n20MHz bandwidth: 1Nss: 65Mbps @ 800GI, 72.2Mbps @ 400GI (Max.) 40MHz bandwidth: 1Nss: 135Mbps @ 800GI, 150 Mbps @ 400GI (Max.)
Antenna (2.4 GHz)
Gain3 dBi
ConnectorSMA(R) Female
Output Power
802.11b+14dBm
802.11g+17dBm @ 6, 9, 12,18,24Mbps / +17dBm @ 36Mbps / +16dBm @ 48Mbps / +16dBm @ 54Mbps
802.11n 2.4GHz/HT20+16dBm @ MCS 0 +16dBm @ MCS 4 +16dBm @ MCS 1 +16dBm @ MCS 5
+16dBm @ MCS 2 +16dBm @ MCS 6 +16dBm @ MCS 3 +15dBm @ MCS 7
802.11n 2.4GHz/HT40+15dBm @ MCS 0 +15dBm @ MCS 4 +15dBm @ MCS 1 +15dBm @ MCS 5
+15dBm @ MCS 2 +15dBm @ MCS 6 +15dBm @ MCS 3 +14dBm @ MCS 7
Antenna (5 GHz)
Gain5 dBi
ConnectorDual SMA(R) Female
Output Power
802.11a+15dBm @ 6, 9, 12, 18, 24Mbps / +15dBm @ 36Mbps / +14dBm @ 48Mbps / +12dBm @ 54Mbps
802.11n 5GHz/HT20+15dBm @ MCS 0/8 +15dBm @ MC4/12
+15dBm @ MCS 1/9
+11 - 14dBm @ MCS 5/13
+15dBm @ MCS 2/10
+9 - 12dBm @ MCS 6/14
+15dBm @ MCS 3/11
+7 - 10dBm @ MCS 7/15
802.11n 2.4GHz/HT40+14dBm @ MCS 0/8
+15dBm @ MCS 1/9
+14dBm @ MCS 2/10
+14dBm @ MCS 3/11
+14dBm @ MCS 4/12
+10 – 13 dBm @ MCS 5/13
+8 - 11dBm @ MCS 6/14
+6 - 9dBm @ MCS 7/15
